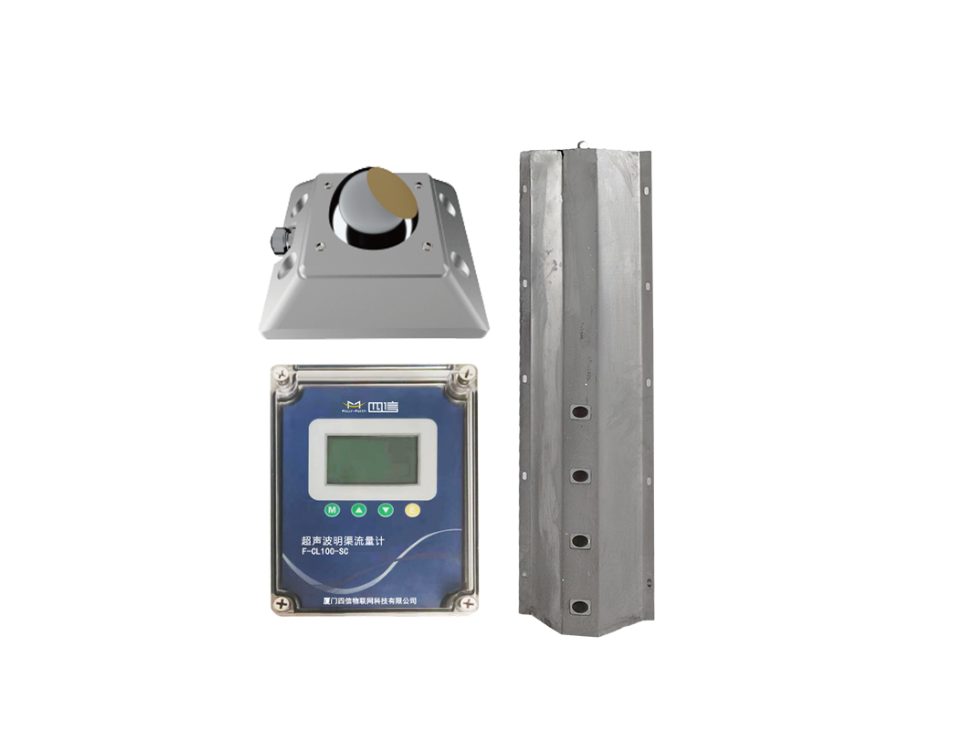

時差法開放式明渠流量計 F-CL100-SC

 時差法開放式明渠流量計 F-CL100-SC 時差法開放式明渠流量計 流量計

●對渠道的截面形狀、尺寸無特殊要求。
●渠道的截面較大時采用多聲道測速，實現高精度測量。
●不阻流，無水頭損失。
●可測量正、反兩個方向的流量和流速。
●可用于槽堰式或其他方式明渠流量計的標定設備。
●主機與探頭類型多樣化，可根據現場需求搭配使用。
●支持AC 220V、DC12-36V、太陽能電源等輸入方式。
●支持RS485通信，與遠程數據管理系統集成更加方便。

申請樣機 咨詢價格

產品介紹

F-CL100-SC時差法開放式明渠流量計是利用超聲波時差法原理，利用“速度—面積積分法”計算，得到精準的斷面流量。核心CPU支持超高速運算，支持1～32個聲路結構，每秒最多可實現多達200次的測量，并能監控每組聲道獨立的工作狀態、信號強度、分層流速等信息并顯示出來?？蓮V泛用于污水治理流入和排放渠、水利工程和農業灌溉用渠道、泄洪閘門等場合流量測量。

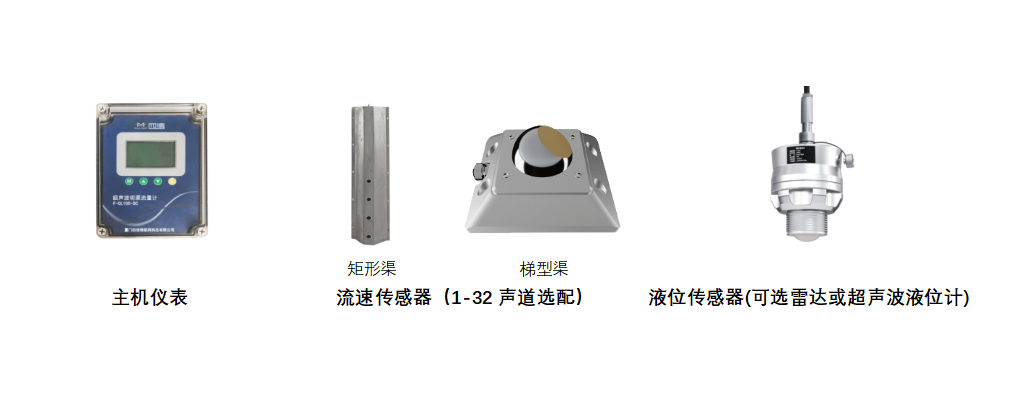

產品組成

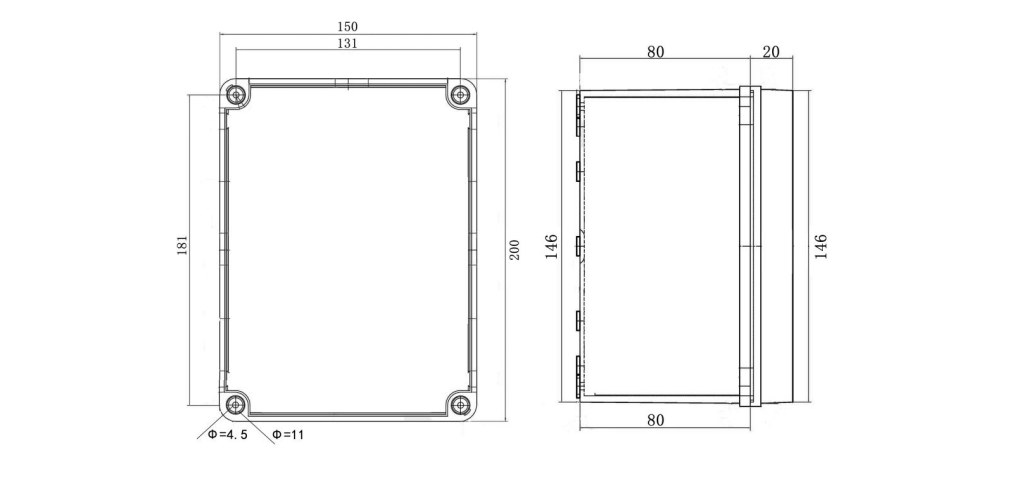

產品尺寸

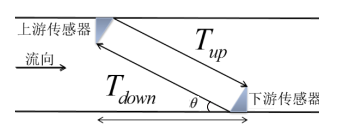

工作原理

采用時差式超聲波測量原理（超聲波在液體流動方向和相反方向的傳播而引起的速度差），在測流斷面分布1-8層流速測量層，在渠上安裝超聲波水位計測量水位，計算過水?dāng)嗝婷娣e，根據水力學模型，計算出過水?dāng)嗝媪髁俊?/p>

θ為聲束與液體流動方向的夾角	T_up為聲束在正方向上的傳播時間
M為聲束在液體的直線傳播次數	T_down為聲束在逆方向上的傳播時間
D為同一聲路對應的渠道寬度	ΔT=T_up–T_down
